حزام شبكي للمعالجة الحرارية الشركات المصنعة

كيف يضمن الحزام الشبكي عالي الجودة للمعالجة الحرارية التماثل الحراري في أفران المعالجة المستمرة للمعادن؟

هندسة أ حزام شبكي للمعالجة الحرارية يجب أن تأخذ في الاعتبار العوامل الديناميكية الحرارية المعقدة التي تنفرد بها أفران الحزام المستمر. عندما يتم وضع قطعة عمل باردة على ناقل ساخن، يتم إنشاء تدرج حراري موضعي. إذا كان الحزام الشبكي يمتلك كتلة حرارية كبيرة جدًا، فسوف يمتص جزءًا كبيرًا من الطاقة الحرارية، مما يؤدي إلى خلق بقع باردة على الجانب السفلي من قطعة العمل. يمكن أن يؤدي هذا التوزيع غير المتساوي للحرارة إلى تحولات طورية غير كاملة في الفولاذ، مما يؤدي إلى ظهور بقع ناعمة أو هشاشة موضعية. ولمنع ذلك، تستخدم الأحزمة الشبكية الاحترافية تصميمات مُحسّنة للمناطق المفتوحة تسمح للحرارة المشعة والغازات المتداولة بالمرور بحرية حول قطع العمل. تضمن هذه النفاذية تعرض كامل سطح الجزء المعدني لنفس درجة الحرارة المحيطة، مما يؤدي إلى تسخين موحد للغاية وخصائص هيكلية يمكن التنبؤ بها.

تم تصميم البناء المادي للحزام ليتناسب مع أجواء الفرن ومناطق درجات الحرارة المحددة. في العديد من مرافق المعالجة الحرارية المتقدمة، تُستخدم أجواء الغاز الواقية، مثل النيتروجين أو الهيدروجين أو مخاليط الغاز الماصة للحرارة، لمنع إزالة الكربنة والأكسدة السطحية للصلب. يجب أن تكون مادة الحزام الشبكي المعالج حرارياً متوافقة كيميائياً مع هذه الأجواء عند درجات حرارة غالباً ما تتجاوز ألف درجة مئوية. تشتمل السبائك النموذجية على الفولاذ عالي النيكل والكروم والسبائك المتخصصة المقاومة للحرارة والتي تشكل طبقة أكسيد رقيقة واقية على سطح السلك. يقاوم مقياس الأكسيد هذا المزيد من الهجمات الكيميائية ويمنع ترسب الكربون، والذي قد يؤدي بخلاف ذلك إلى التقصف والفشل المبكر لمفاصل الأسلاك.

يانغتشو يافي لتصنيع الآلات المحدودة تطبق قدراتها المستقلة في مجال البحث والتطوير لدراسة هذه التفاعلات الكيميائية ذات درجات الحرارة العالية. المنتجات الرئيسية للشركة، والتي تشمل سيور شبكية من الفولاذ المقاوم للصدأ، سيور شبكية ناقلة، سيور شبكية معدنية، وسيور ناقلة من الفولاذ المقاوم للصدأ، يتم تصنيعها باستخدام مواد معدنية متميزة تخضع لاختبارات صارمة لمقاومة الزحف واستقرار الأكسدة. من خلال اختيار سبيكة الأسلاك الصحيحة لكل بيئة فرن محددة، يضمن المصنع بقاء الحزام الشبكي مستقرًا من الناحية الهيكلية وخاليًا من التآكل الحبيبي على مدار آلاف دورات التسخين، مما يسمح للعملاء العالميين بالحفاظ على إنتاج مستمر وخالي من المشاكل.

مقارنة هيكلية تفصيلية للأحزمة الشبكية المتعرجة والسلسلة

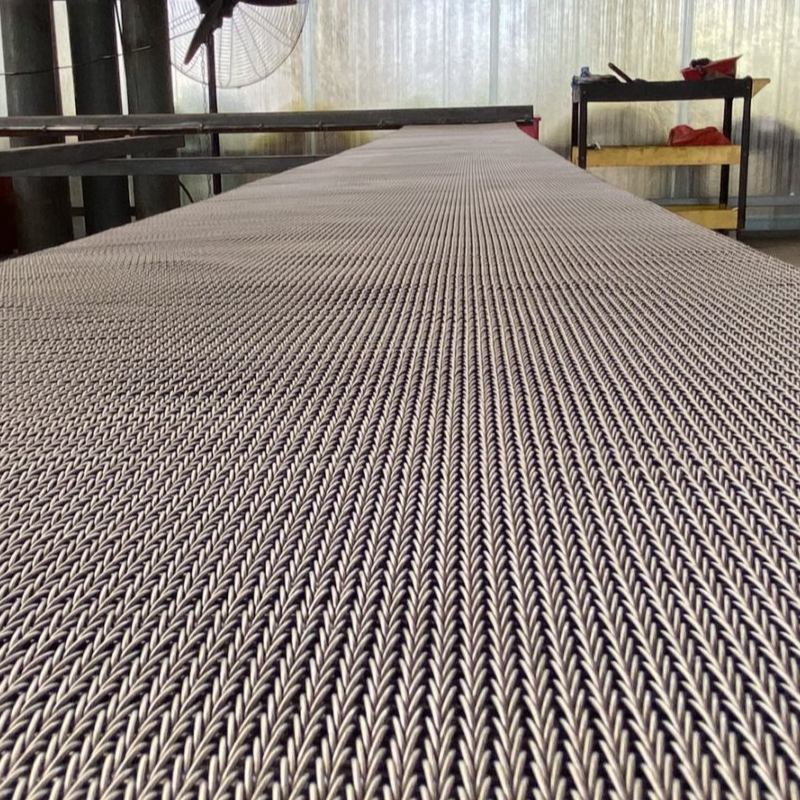

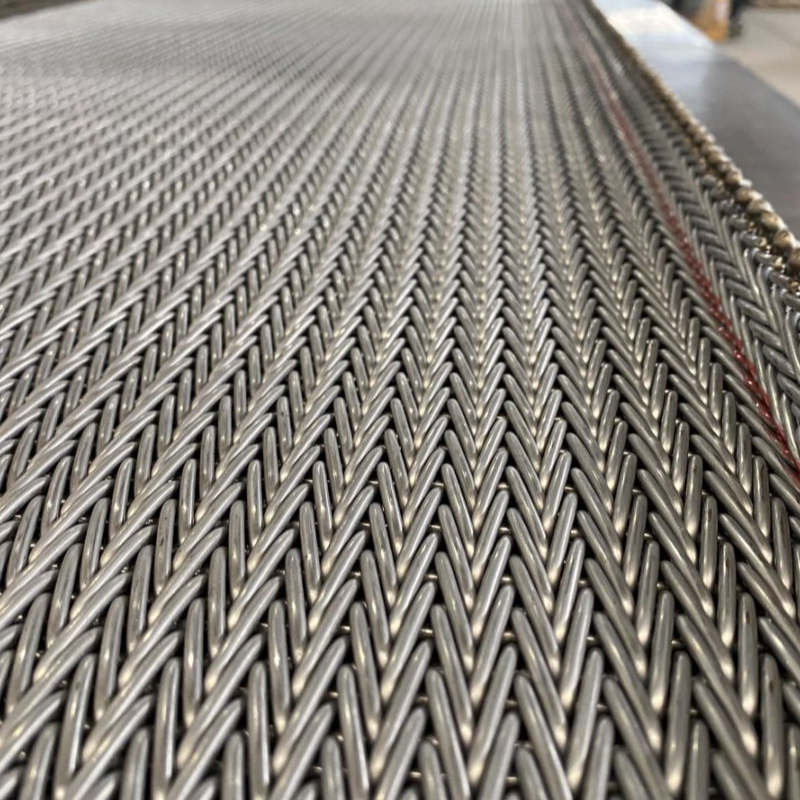

اعتمادًا على التكوين الميكانيكي لمعدات المعالجة الحرارية ووزن الأجزاء التي تتم معالجتها، يجب على الفرق الهندسية الاختيار بين التصميمات الهيكلية المختلفة. يُفضل البناء من النوع المتعرج على نطاق واسع للتطبيقات الثقيلة نظرًا لنمطه الكثيف المتشابك. يوفر هذا النسيج قدرة تحمل فائقة وقوة شد، مما يجعله مثاليًا لحمل الأحمال الكثيفة من أدوات التثبيت والتروس وأجزاء المحرك عبر مناطق درجات الحرارة العالية. نظرًا لأن اللوالب منسوجة بإحكام، فإن النمط المتعرج يوفر سطحًا مسطحًا ومستمرًا للغاية. يمنع هذا التسطيح قطع العمل الصغيرة من الانزلاق، أو الانقلاب، أو الانحراف أثناء النقل. لتعزيز السلامة والاحتواء، عادة ما تكون حواف هذه الأحزمة ملحومة، ويمكن تجهيزها بألواح جانبية واقية أو حواف أو حواجز لتأمين المواد.

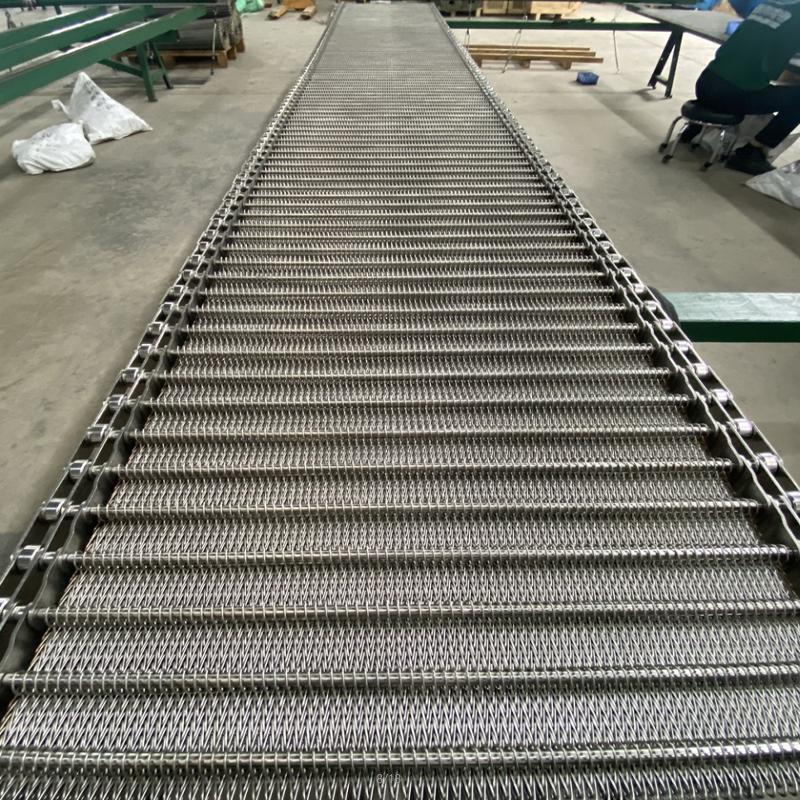

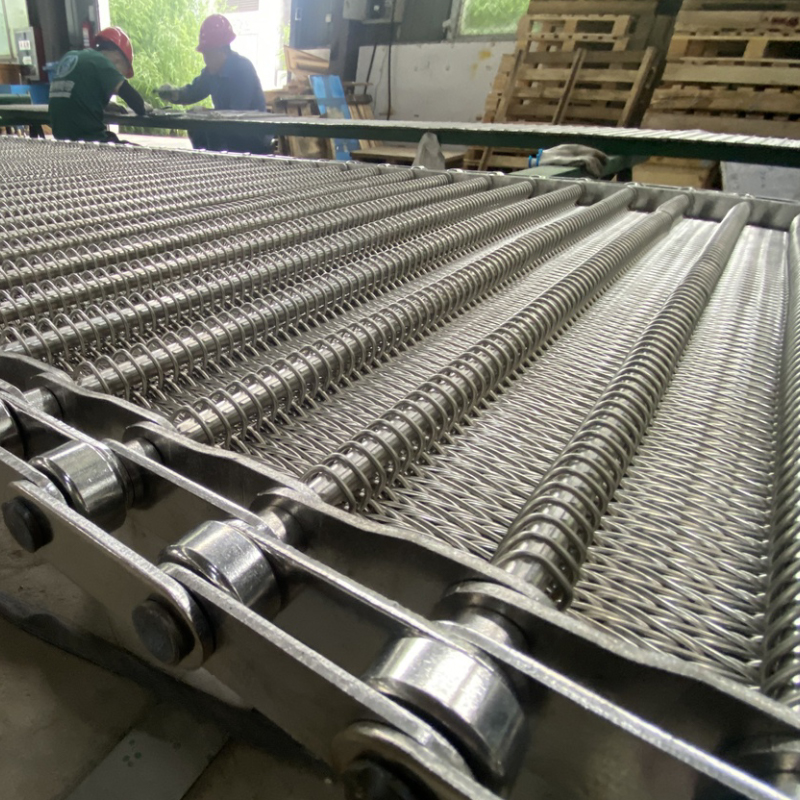

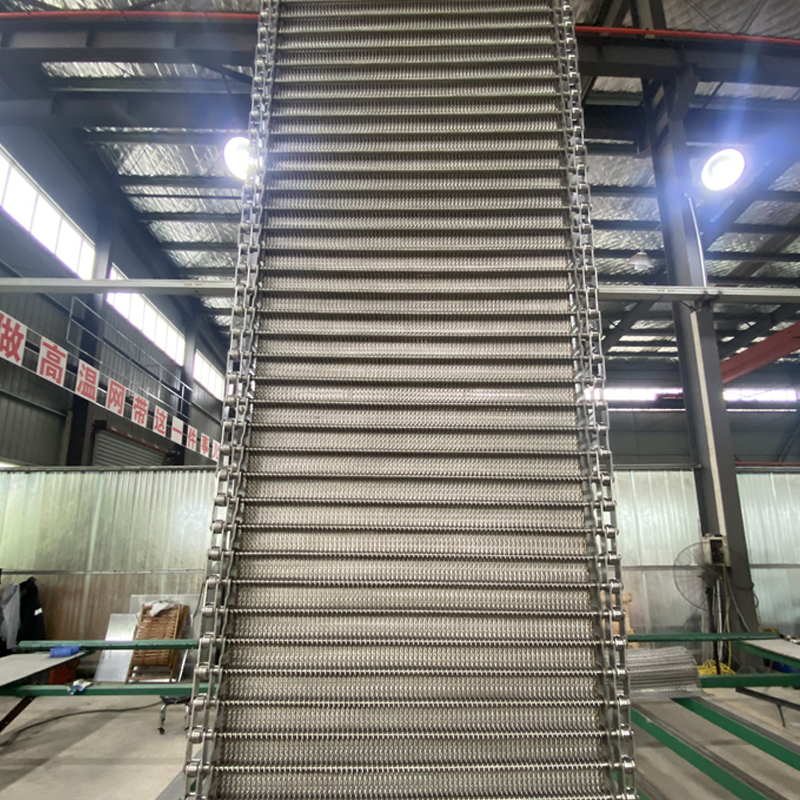

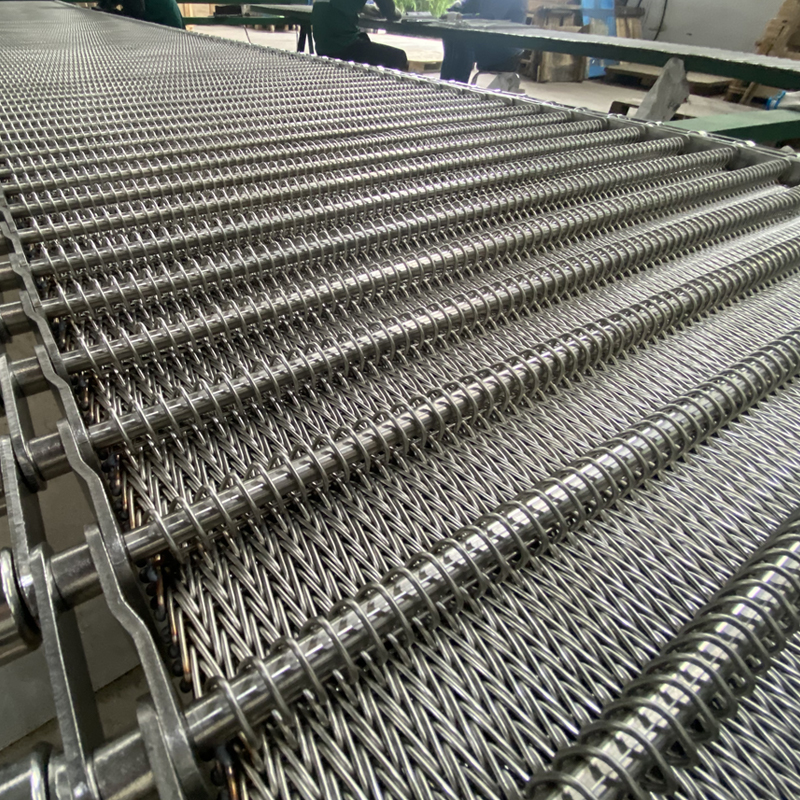

يتم استخدام البناء من النوع المتسلسل بشكل أساسي في المراحل المساعدة مثل الرفع والتنظيف والرش. يتميز هذا التصميم بقضبان جانبية متصلة بسلاسل القيادة على كلا الجانبين، مما يضمن قيادة ميكانيكية إيجابية لا تعتمد على بكرات الاحتكاك. توفر الأحزمة الشبكية المعالجة بالحرارة من النوع المتسلسل هيكلًا مستقرًا بشكل استثنائي، وتشغيلًا سلسًا، وقدرة على التكيف مع مختلف خطوات القيادة وأحجام المعدات. وهذا يجعلها مناسبة للغاية لخطوط الغسيل حيث يتم رش قطع العمل بالمذيبات الكيميائية المسببة للتآكل أو الماء عالي الضغط لإزالة الزيوت قبل دخول فرن التصلب. يمنع محرك السلسلة انزلاق الحزام في البيئات الرطبة أو المشحمة، مما يضمن تدفقًا ثابتًا وموثوقًا للمواد.

لمساعدة مديري المشتريات في اختيار التكوين الصحيح لخطوط المعالجة الحرارية الخاصة بهم، يقدم الجدول التالي تحليلاً مقارنًا للتكوينات الهيكلية الأولية لأحزمة النقل المعدنية.

ومن خلال تحليل هذه الخصائص، يمكن للمهندسين اختيار الهيكل الذي يقلل من الإجهاد الميكانيكي ويزيد من الكفاءة الحرارية. على سبيل المثال، تختار بعض المنشآت بناءًا متوازنًا لنقل أكثر سلاسة عند التعامل مع الجسيمات الصغيرة، بينما تتطلب مرافق أخرى أنظمة ثقيلة مدفوعة بسلسلة لخزانات إخماد الزيت العميقة حيث يتطلب الأمر الرفع السريع.

ما هي الهياكل الميكانيكية والصيغ المعدنية التي تسمح للحزام الشبكي للمعالجة الحرارية بمقاومة الدورات الحرارية القصوى؟

يتم تحديد طول عمر الحزام الشبكي المعالج بالحرارة والذي يعمل في درجات حرارة مرتفعة من خلال مقاومته للتعب الحراري والزحف. الزحف هو تشوه البلاستيك التدريجي البطيء الذي يحدث عندما يتعرض المعدن لضغط ميكانيكي مستمر عند درجات حرارة عالية. في فرن الحزام المستمر، يكون الحزام الناقل تحت توتر مستمر من بكرات التشغيل ووزن قطع العمل. مع مرور الوقت، يؤدي هذا التوتر إلى تمدد الأسلاك المنسوجة، مما يؤدي إلى أخطاء التتبع، وتشويه الحواف، والتمزق في نهاية المطاف. للتخفيف من هذه الظاهرة، يجب على الشركات المصنعة اختيار سبائك ذات قوة زحف عالية، مثل الفولاذ المتخصص بالنيكل والكروم والسيليكون أو السبائك الفائقة القائمة على الكوبالت. تحافظ هذه المواد على ثباتها البلوري تحت الحمل الميكانيكي، مما يطيل من العمر التشغيلي للناقل.

ويشكل التعب الحراري تحديًا حاسمًا آخر، خاصة في الأفران التي تخضع لدورات تبريد سريعة. عندما يتحرك الحزام الشبكي من منطقة احتجاز ذات درجة حرارة عالية مباشرة إلى وسط التبريد، فإنه يتعرض لانكماش سريع. تخلق هذه الصدمة الحرارية ضغوطًا داخلية هائلة داخل الوصلات الملحومة وثنيات الأسلاك. إذا كانت جودة اللحام أقل من المستوى المطلوب، فإن هذه الضغوط ستؤدي بسرعة إلى التشققات الدقيقة وفشل الحزام الكارثي. ولمنع ذلك، تستخدم مرافق الإنتاج المتقدمة تقنيات اللحام الدقيقة، مثل اللحام بالمقاومة واللحام بقوس البلازما، لضمان أن نقاط اللحام تمتلك نفس الخصائص الفيزيائية والكيميائية مثل مادة السلك الأم. يسمح هذا التوحيد للحزام بالتمدد والتقلص بشكل متساوٍ، مما يمنع تركيزات الضغط الموضعية.

تستخدم شركة Yangzhou Yafei Machinery Manufacturing Co., Ltd. معدات أجنبية متقدمة وإجراءات اختبار دقيقة لضمان السلامة الهيكلية لكل وصلة لحام. يقع قسم البحث والتطوير في المصنع في شرق مدينة يانغتشو بالقرب من متنزه Camel الكهروميكانيكي، ويقوم باستمرار بالتحقيق في التركيبات المعدنية الجديدة وهندسة الأسلاك. يسمح هذا البحث للشركة بتصنيع أحزمة شبكية معدنية تظهر الحد الأدنى من التشوه الحراري تحت المعالجة الحرارية المستمرة. بالإضافة إلى المعالجة الحرارية، يتم استخدام هذه الأحزمة المتينة على نطاق واسع في تعبئة البيرة والمشروبات، وخبز الطعام، ومعالجة الأخشاب، وتليين الزجاج، والتفاعلات الكيميائية، والأدوية، وخطوط الرش، وتعدين المساحيق، والطاقة الجديدة، وآلات النقل العامة، مما يثبت تنوعها عبر القطاعات الصناعية المتنوعة.

دمج التعامل مع المواد والأتمتة في الخطوط الحرارية الصناعية

في المصانع الآلية الحديثة، يجب أن يعمل الحزام الشبكي للمعالجة الحرارية في تزامن مثالي مع معدات معالجة المواد الأولية والنهائية. يعد هذا التكامل ضروريًا للحفاظ على تدفق التصنيع المستمر والخفيف وتقليل تكاليف العمالة. تم تصميم آلات النقل التي تصنعها الشركة، بما في ذلك الناقلات الشبكية والرافعات وأحزمة النقل ذات السلسلة المسطحة والناقلات الدوارة وناقلات الألواح المتسلسلة، للتفاعل بسلاسة مع لوادر الأفران الآلية والأذرع الآلية وأنظمة فرز الأجزاء. يُستخدم هذا التوافق على نطاق واسع في هندسة الأجهزة المنزلية، وهندسة السيارات، وصناعة مشروبات الألبان، والتخمير، ومجالات معالجة المياه.

على سبيل المثال، في تصنيع مكونات السيارات، يجب تنظيف الأجزاء المطروقة، وتسخينها مسبقًا، وتصلبها، وتبريدها، وتلطيفها، وتبريدها بتسلسل آلي مستمر. يقوم ناقل الرافعة برفع الأجزاء الدهنية إلى غسالة مجهزة بحزام من النوع المتسلسل. بعد التنظيف، يتم نقل الأجزاء إلى حزام شبكي متوازن أو متعرج للمعالجة الحرارية والذي يحملها عبر الجو المتحكم فيه لفرن التصلب. يتم بعد ذلك إسقاط الأجزاء في خزان إخماد الزيت وإزالتها بواسطة ناقل رفع آخر يعمل بسلسلة. وأخيرًا، تمر عبر فرن تقسية على حزام شبكي متخصص لتخفيف الضغوط الداخلية. يجب أن يتم تصميم كل ناقل في هذا التسلسل للتعامل مع الظروف الحرارية والكيميائية المحددة للمحطة الخاصة به، مع التركيز على أهمية الحصول على مصادر من الشركة المصنعة مع مجموعة منتجات كاملة.

من خلال تقديم مجموعة شاملة من الأحزمة الشبكية المعدنية وآلات النقل، توفر شركة Yangzhou Yafei Machinery Manufacturing Co., Ltd. للمشترين العالميين مصدرًا واحدًا مسؤولًا للغاية لجميع احتياجات معالجة المواد الخاصة بهم. تعمل قدرة التصنيع المتكاملة هذه على تقليل تعارضات التصميم، وتقصير المدة الزمنية للمشروع، وتضمن أن خط المعالجة الحرارية بأكمله يعمل بأعلى كفاءة مع الحد الأدنى من وقت التوقف عن العمل.

تحسين الصيانة والتتبع في أنظمة النقل المستمر

لحماية الاستثمار في الحزام الناقل عالي الحرارة، يجب على الفرق الهندسية تنفيذ بروتوكولات الصيانة والتتبع المناسبة. يعد تتبع الحزام، أو قدرة الحزام على الجري بشكل مستقيم على طول مركز إطار الناقل، أحد الجوانب الأكثر أهمية في تشغيل الحزام الشبكي. في الأفران ذات درجة الحرارة العالية، يمكن أن يؤدي تمدد المعدن إلى إزاحة إطار الناقل قليلاً، مما يؤدي إلى انحراف التتبع. إذا انحرف الحزام إلى جانب واحد، فإن حوافه سوف تحتك بجدار الفرن، مما يتسبب في التآكل السريع والتشوه والتمزق في نهاية المطاف. ولمنع ذلك، يجب تجهيز الأفران المستمرة بأنظمة تتبع هوائية أو ميكانيكية أوتوماتيكية تعمل على ضبط زاوية بكرات الشد في الوقت الفعلي.

يعد الفحص المنتظم لمفاصل الأسلاك واللحامات ضروريًا أيضًا لمنع الأعطال غير المتوقعة للحزام. مع مرور الوقت، يمكن أن يؤدي التعرض المستمر لأجواء الفرن الغنية بالكربون إلى الكربنة، مما يجعل الطبقة الخارجية من السلك هشة. يجب على الفنيين فحص الحزام بحثًا عن علامات التشقق أو ترقق الأسلاك أو التمدد المفرط أثناء فترات الصيانة المجدولة. من خلال تحديد الأجزاء التالفة وإصلاحها مبكرًا، يمكن للمشغلين تجنب الكسور الكارثية التي قد تتطلب إغلاق الفرن وتبريده، وهي عملية مكلفة للغاية من حيث استهلاك الطاقة والقدرة الإنتاجية المفقودة.

يقدم الفريق الهندسي في منشأة Yangzhou إرشادات ودعمًا فنيًا مفصلاً لمساعدة العملاء في تحسين إجراءات الصيانة الخاصة بهم. ومن خلال مشاركة خبراتهم الواسعة في نقل درجات الحرارة العالية، فإنهم يساعدون المصانع العالمية على زيادة العمر الافتراضي لأنظمة الحزام الشبكي للمعالجة الحرارية، مما يضمن نتائج معالجة حرارية مستقرة وتكلفة إجمالية أقل للملكية على مدار عمر المعدات.

استفسارات شائعة بخصوص تصميم وتطبيق وصيانة أحزمة شبكية للمعالجة الحرارية

يقدم القسم التالي إجابات مفصلة للغاية ودقيقة تقنيًا على الأسئلة الأكثر شيوعًا التي يثيرها مديرو المشتريات ومديرو المصانع والفرق الهندسية عند تحديد مصادر أنظمة النقل ذات درجة الحرارة العالية وتشغيلها.

ما هي الاختلافات الهيكلية الأساسية بين الأحزمة الشبكية ذات المعالجة الحرارية المتعرجة والسلسلة، وكيف تحدد هذه الاختلافات تطبيقاتها الصناعية؟

يكمن التمييز بين الأحزمة الشبكية المعالجة بالحرارة من النوع المتعرج والنوع المتسلسل في نسجها الهندسي وآليات الدفع الميكانيكية، والتي تؤثر بشكل مباشر على قدرتها على التحمل وملاءمة العملية. تتميز الأحزمة الشبكية ذات الشكل المتعرج بنمط كثيف ومنسوج بشكل وثيق حيث تتشابك اللوالب اليمنى واليسرى بإحكام مع قضبان متقاطعة مستقيمة. يوفر هذا النسيج المدمج سطحًا داعمًا مسطحًا ومستمرًا ومستقرًا بشكل استثنائي مع قوة شد عالية وقدرة تحمل. هذه الميزات تجعل البناء المتعرج مثاليًا لنقل قطع العمل الصغيرة أو الكثيفة أو الثقيلة، مثل مثبتات السيارات والتروس ومكونات المحمل، من خلال أفران التقسية والتلطيف ذات درجة الحرارة العالية حيث يمنع تسطيح السطح انقلاب الأجزاء أو اختلالها. في المقابل، تشتمل الأحزمة الشبكية من النوع المتسلسل على سلاسل قيادة جانبية على كلا الحافتين، متصلة بواسطة قضبان متقاطعة سميكة تمر عبر الشبكة السلكية المنسوجة. يعتمد هذا التصميم على محرك ميكانيكي إيجابي من أسنان مسننة بدلاً من بكرات الاحتكاك، مما يجعله مقاومًا للغاية للانزلاق. وبالتالي، يتم تطبيق الأحزمة من النوع المتسلسلة بشكل أساسي في مراحل العملية التي تتضمن السوائل، مثل رفع قطع العمل من خزانات الزيت، ومراحل الغسيل، وأنظمة التنظيف بالرش، حيث تتسبب مواد التشحيم أو الماء في انزلاق الأحزمة القياسية المدفوعة بالاحتكاك وفقدان التتبع.

كيف يمكن لدمج الحواف الملحومة، والحواشي الواقية، والحواجز في حزام شبكي للمعالجة الحرارية أن يحمي قطع العمل الصغيرة أثناء المعالجة الحرارية المستمرة؟

عند نقل قطع العمل الصغيرة أو غير المنتظمة من خلال الأفران المستمرة، فإن منع فقدان المواد، والانزلاق، والاختناقات الميكانيكية يعد أمرًا بالغ الأهمية للحفاظ على استمرارية العملية. محترف الشركة المصنعة لحزام شبكة المعالجة الحرارية يعالج هذا التحدي من خلال تخصيص تشطيبات الحواف ونقل سطح الحزام. الحواف الملحومة هي ميزة قياسية تتضمن دمج أطراف الأسلاك الحلزونية والقضبان المتقاطعة معًا باستخدام معدات اللحام الدقيقة. وهذا يمنع حواف الحزام من الانهيار تحت التوتر ويضمن مظهرًا ناعمًا وخاليًا من العوائق. بالنسبة للتطبيقات التي تتضمن أجزاء صغيرة أو نقل مائل، يمكن تجهيز الحزام بحواف واقية أو حواجز عمودية ذات درجة حرارة عالية. تعمل الألواح الجانبية أو الحواشي كحواجز جانبية مستمرة تمنع قطع العمل الصغيرة من الانزلاق من حواف الحزام إلى آليات التتبع الداخلية للفرن، مما قد يسبب انحشارًا ميكانيكيًا كارثيًا. يتم دمج الحواجز الرأسية، أو الرحلات الجوية، عبر عرض الحزام لتقسيم سطح النقل إلى جيوب متميزة، مما يمنع الأجزاء من التدحرج أو الانزلاق للخلف أثناء الرفع المائل أو مراحل التسارع السريع، وبالتالي ضمان معدل نقل متحكم وموحد.

ما هي العوامل المعدنية التي يجب مراعاتها عند اختيار حزام شبكي للمعالجة الحرارية للتشغيل المستمر عند درجات حرارة تتجاوز تسعمائة درجة مئوية؟

يتطلب تشغيل أحزمة النقل في بيئات درجات الحرارة القصوى فهمًا عميقًا لعلم المعادن، وتحديدًا فيما يتعلق بمقاومة الزحف، واستقرار الأكسدة، والتوافق مع الغلاف الجوي. عند درجات حرارة أعلى من تسعمائة درجة مئوية، يفقد الفولاذ الكربوني القياسي والفولاذ منخفض السبائك قوته الميكانيكية ويخضع للأكسدة السريعة، مما يؤدي إلى الانهيار الهيكلي. لذلك، يجب أن يتم تصنيع أحزمة شبكية المعالجة بالحرارة من الفولاذ المقاوم للصدأ الأوستنيتي عالي الأداء أو سبائك النيكل والكروم الفائقة. يعد الكروم عنصرًا حيويًا في صناعة السبائك لأنه يتفاعل مع الأكسجين لتكوين مقياس كروميا رقيق ووقائي على سطح السلك، مما يمنع الأكسدة العميقة. ويتمتع النيكل بنفس القدر من الأهمية لأنه يعمل على تثبيت البنية البلورية للأوستينيت المرن عند درجات حرارة عالية، مما يحسن مقاومة الحزام للزحف الميكانيكي والتعب الحراري. في الأجواء الغنية بالكربون أو الكربنة، مثل تلك المستخدمة في حالة التصلب، يفضل استخدام السبائك المحتوية على السيليكون لأن السيليكون يقلل من معدل امتصاص الكربون في المعدن، مما يمنع التقصف المعروف باسم غبار المعدن. يضمن الحصول على شركة تصنيع متخصصة اختيار التركيبة المعدنية الدقيقة لتتناسب مع المظهر الكيميائي والحراري الفريد لفرن العميل، مما يطيل عمر خدمة الحزام.

في أي قطاعات صناعية متنوعة يتم تطبيق سيور النقل المعدنية وآلات النقل خارج خطوط المعالجة الحرارية المعدنية القياسية؟

في حين أن المعالجة الحرارية هي التطبيق الأساسي، فإن أحزمة النقل المعدنية عالية الأداء وآلات النقل المتقدمة المصنعة من قبل شركة Yangzhou Yafei Machinery Manufacturing Co., Ltd. يتم اعتمادها على نطاق واسع عبر مجموعة واسعة من الصناعات العالمية. في قطاع البيرة والمشروبات، بالإضافة إلى صناعات مشروبات الألبان والتخمير، يتم استخدام أحزمة شبكية من الفولاذ المقاوم للصدأ وناقلات ذات سلسلة مسطحة لنقل الزجاجات وعلب الألمنيوم والكرتون من خلال خطوط الغسيل والبسترة والتعبئة والتغليف. في صناعة المواد الغذائية، تعتبر هذه الأحزمة ضرورية لأفران الخبز المستمرة، وأنفاق التجميد، وعمليات التجفيف حيث تكون النظافة ومقاومة درجة الحرارة أمرًا بالغ الأهمية. تستخدم صناعات معالجة الزجاج والخشب أحزمة شبكية معدنية لنقل صفائح الزجاج الساخنة والألياف الخشبية من خلال أنظمة التلدين والضغط. بالإضافة إلى ذلك، تعتمد خطوط تصنيع المواد الكيميائية والصيدلانية على هذه الأحزمة المقاومة للتآكل في عمليات تجفيف المواد وغسلها ورشها. كما أدى النمو السريع لقطاع الطاقة الجديد، بما في ذلك تصنيع الخلايا الشمسية ومعالجة بطاريات الليثيوم أيون، إلى زيادة الطلب على أحزمة شبكية دقيقة التصميم للتلبيد والتحلل الحراري، مما يدل على المنفعة العالمية لأنظمة النقل متعددة الاستخدامات هذه في الأتمتة الصناعية الحديثة.
